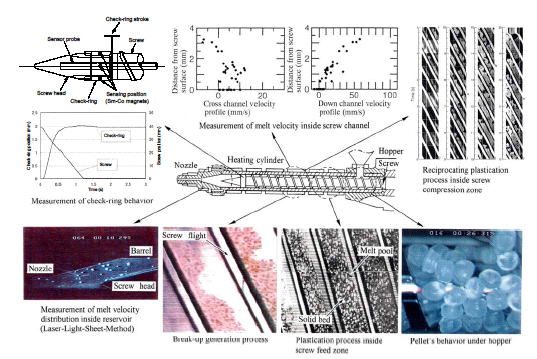

石英ガラスブロックをシリンダ内の各部に組込み、実成形条件下でホッパからノズルに至る全可塑化プロセスについて可視化解析を行った。また、チェックリング挙動のインプロセス計測を実施した。

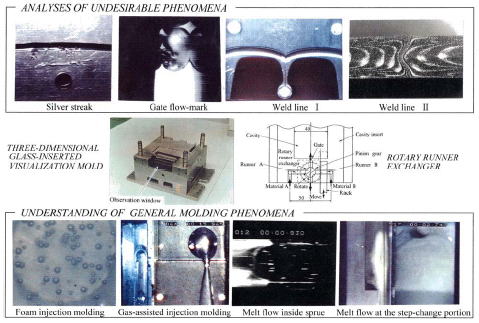

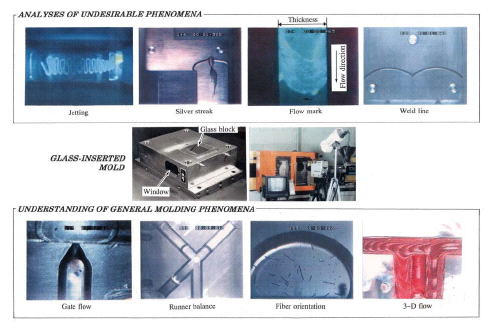

プリズムインサート金型に、バックライト金型(対向2重プリズム方式)、2方向同時可視化金型(直交2重プリズム方式)、レーザライトシート金型等の動的可視化手法に加え、さらにテープレコーダの原理を金型に適用した高分解能の静的可視化手法ゲート着磁金型を開発して、各種成形不良現象、型内充填から圧縮・保圧・冷却に至る多種多様な型内現象を解析した。

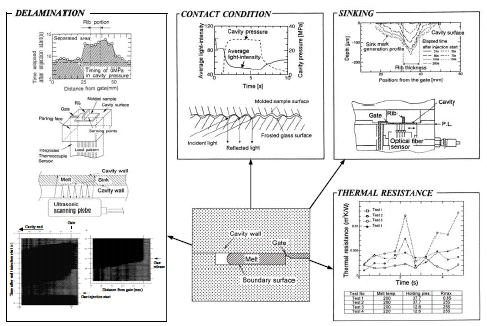

離型過程解析は、集積熱電対センサ・キャビティブロックによる熱流束変化パターンの計測および医療用超音波プローブ内蔵キャビティブロックによるはく離面生成パターンの計測を、また、型内ひけ生成過程解析は光ファイバセンサ内蔵の可動方式キャビティブロックを用いて行った。さらに、キャビティ界面での計測も試みた。
